Kun teollisuusautomaatiojärjestelmät vaativat luotettavan telineen CPU-, I/O- ja tietoliikennemoduuleille,Xin YuantarjoaaGE IC698CHS017käytännöllinen ratkaisu RX7i-pohjaisiin ohjausarkkitehtuureihin. Se on suunniteltu 17-paikkaiseksi taka-asennustelineeksi, ja se tarjoaa strukturoidun moduuliasennuksen, liitettävyyden taustalevyyn ja yhteensopivuuden valittujen RX7i-, Series 90-70- ja VME-moduulien kanssa.
GE IC698CHS017 on tavallinen 17-paikkainen takateline GE PACSystems RX7i -alustalle. Se tarjoaa paikat CPU- ja I/O-moduuleille samalla kun se tukee tiettyjä Series 90-70- ja VME-moduuleja, mikä tekee siitä hyödyllisen teollisuuden ohjausjärjestelmissä, jotka tarvitsevat huomattavaa moduulikapasiteettia. Teline käyttää 0,8 tuuman (20,3 mm) korttiväliä vakioleveyksille moduuleille, kun taas virtalähteessä on erillinen 2,4 tuuman (61 mm) korttipaikka. Sen 19 tuumaa leveä, 11,15 tuumaa korkea ja 7,5 tuumaa syvä rakenne tekee siitä sopivan teollisuuden ohjauskaapeihin ja laitekoteloihin. Arkkitehtuuri tukee myös VME64-siirtoja ja keskeytyksen kuittaus- ja väylälupasignaalien automaattista ketjutusta, mikä yksinkertaistaa telineen integrointia.
Kuinka sen telinearkkitehtuuri toimii?
Mitkä ovat sen tärkeimmät edut?
Missä sitä käytetään yleisesti?
Kuinka ostajien tulisi valita ja vahvistaa tämä teline?

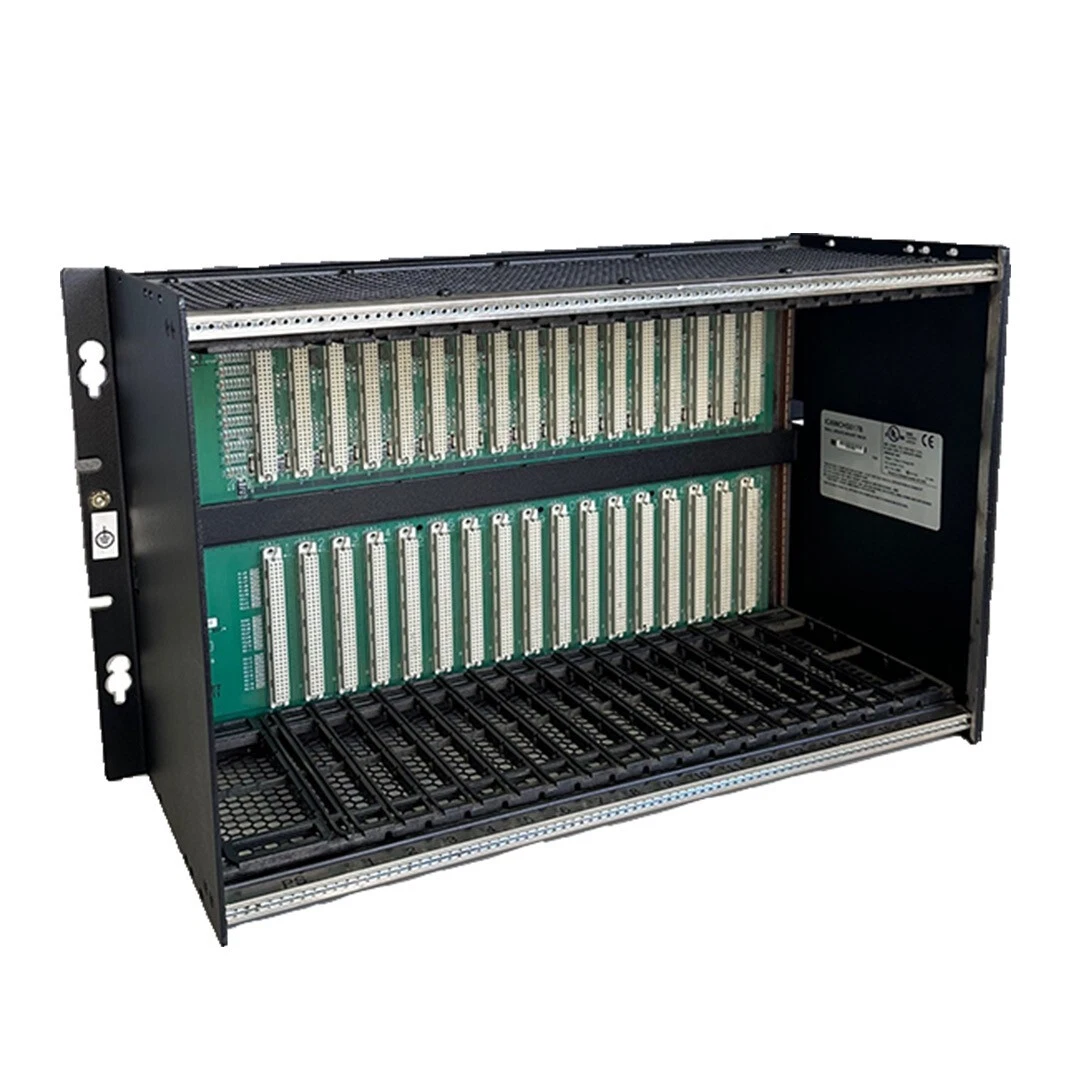

GE IC698CHS017 on 17-paikkainen taka-asennusteline, joka on suunniteltu PACSystems RX7i -teollisuudelle. Sen sijaan, että se toimisi erillisenä PLC-suorittimena tai I/O-moduulina, teline tarjoaa fyysisen ja sähköisen taustalevyrakenteen, jota tarvitaan yhteensopivien ohjausmoduulien asentamiseen ja yhdistämiseen.
Teline sisältää paikat 1–17 moduuleille, ja CPU on asennettu paikkaan 1 tyypillisessä RX7i-kokoonpanossa. Paikka 0 on varattu virtalähteelle ja siinä on leveämpi 2,4 tuuman aukko. Tämä järjestely antaa insinööreille keskitetyn rakenteen suhteellisen suurten PLC-kokoonpanojen rakentamiseen ilman, että tarvitaan useita pieniä telineitä.
Teknisen dokumentaation mukaan telineeseen voidaan sijoittaa RX7i I/O-moduuleja, VME-moduuleja, yksileveisiä Series 90-70 -moduuleja ja kaksileveitä Series 90-70 PLC-moduuleja, kun niitä käytetään sovellettavien integrointiohjeiden mukaisesti.
Tarkkaa mallia tutkiville ostajille GE IC698CHS017 -tuotesivulla voi myös tarkastella toimittajatietoja ja ostotietoja.
PLC-telineen fyysiset ja sähköiset tiedot ovat tärkeitä, koska väärät telineen mitat, paikkavaatimukset tai virranjako voivat aiheuttaa ongelmia järjestelmän suunnittelussa. Seuraavassa taulukossa on yhteenveto tähän malliin liittyvistä tärkeimmistä teknisistä tiedoista.
| Erittely | GE IC698CHS017 Tiedot |
|---|---|
| Tuotetyyppi | 17-paikkainen taakse asennettava RX7i-teline |
| Moduulien paikat | Paikat 1-17 |
| Normaali raon leveys | 0,8 tuumaa / 20,3 mm |
| Virtalähteen paikka | Rako 0, 2,4 tuumaa / 61,0 mm |
| Mitat | 11,15 tuumaa K × 19,00 tuumaa L × 7,5 tuumaa S |
| Metrinen mitat | 283 mm K × 483 mm L × 190 mm S |
| VME-tuki | Suunniteltu tukemaan VME64:ää |
| Asennus | Takakiinnitys |
| Virtalähteen vaihtoehdot | Ladattavat RX7i-AC-virtalähteet, joissa on suurempi teho vaihtoehtoja suurvirtakokoonpanoihin |
Telineen asiakirjoista löytyy myös etuosan vastine, IC698CHS117. Tällä erolla on merkitystä vaihdettaessa olemassa olevaa telinettä, koska fyysinen asennussuunta ja kaapin käyttövaatimukset voivat vaihdella, vaikka paikan arkkitehtuuri olisi samanlainen.
Taustalevy on yksi PLC-telineen tärkeimmistä osista, koska se tarjoaa tietoliikennepolun asennettujen moduulien välillä. Tässä telinearkkitehtuurissa taustalevy on suunniteltu noin 0,8 tuuman moduulivälille, mikä mahdollistaa yhteensopivien yhden leveyden moduulien sijoittamisen yhtenäiseen järjestykseen.
Useat arkkitehtoniset ominaisuudet tekevät telineestä sopivan monimutkaisiin automaatioasennuksiin:
Nämä ominaisuudet ovat erityisen tärkeitä, kun insinöörit ylläpitävät tai laajentavat vakiintuneita teollisuuden ohjausjärjestelmiä sen sijaan, että suunnittelevat kokonaan uutta PLC-arkkitehtuuria.
Yhteensopivuus tulee aina varmistaa tietyn suorittimen, I/O:n, tiedonsiirron, virtalähteen ja VME-kokoonpanon suhteen ennen asennusta. Itse teline on suunniteltu tukemaan useita RX7i- ja vanhaan Series 90-70 -ympäristöön liittyviä moduuliperheitä.
Mahdollisesti tuetut kokoonpanot sisältävät:
Tuplaleveät 90-70-sarjan moduulit ovat kahdessa vakiopaikassa, joten asennettavien moduulien todellinen määrä riippuu valittujen moduulien leveydestä. Järjestelmäsuunnittelijoiden tulisi siksi laskea käytettävissä oleva paikkatila mieluummin kuin pelkästään asennettujen laitteiden laskeminen.
Telineessä on 17 vakiomoduulipaikkaa erillisen virtalähteen lisäksi, joten telineeseen mahtuu suhteellisen laaja ohjauskokoonpano. Tämä voi olla arvokasta sovelluksissa, joissa on lukuisia digitaalisia, analogisia, viestintä- tai erikoismoduuleja.
Valittujen Series 90-70 -moduulien tuki tekee arkkitehtuurista merkityksellisen modernisointi- ja ylläpitoprojekteissa, joissa olemassa olevaa laitteistoa ei voida vaihtaa välittömästi. Tämä voi auttaa suunnittelutiimiä pidentämään vakiintuneen ohjausinfrastruktuurin käyttöikää.
19 tuuman leveys ja taakse asennettava rakenne tarjoavat standardoidun mekaanisen muodon sopiville teollisuuskaapeille ja koteloille. Ennen tilaamista ostajien tulee verrata telineen mittoja ja takapääsyvaatimuksia käytettävissä olevaan kaappitilaan.
VME-tuki antaa insinööreille lisää integrointimahdollisuuksia silloin, kun tarvitaan yhteensopivia VME-moduuleja. VME-integroinnin tulisi kuitenkin noudattaa asiaankuuluvaa laitteisto- ja ohjelmistodokumentaatiota sen sijaan, että oletetaan, että jokainen VME-moduuli on automaattisesti yhteensopiva.
RX7i-telinearkkitehtuuri tukee erilaisia virtalähdekapasiteettia. Teknisessä dokumentaatiossa luetellaan sekä 100 watin että 350 watin teholähdekokoonpanot, jolloin järjestelmän suunnittelijat voivat valita sopivan tehonjärjestelyn liitettyjen moduulien mukaan.
17-paikkainen PLC-teline valitaan yleensä, kun teollisuusohjausjärjestelmä vaatii enemmän moduulikapasiteettia kuin pienempi teline pystyy tarjoamaan. Tyypillisiä sovellusympäristöjä voivat olla:
Esimerkiksi insinööritiimi, joka päivittää vakiintunutta tuotantolinjaa, saattaa tarvita lisää I/O-kapasiteettia säilyttäen samalla yhteensopivat vanhat moduulit. 17-paikkainen teline voi tarjota fyysisen alustan ohjausjärjestelmän uudelleenjärjestelylle säilyttäen samalla tutun moduulipohjaisen arkkitehtuurin.
Teollisuustelineen ostamisen pitäisi sisältää muutakin kuin mallinumeron tarkistamista. Ostajien tulee tarkistaa koko järjestelmäkokoonpano ennen tilauksen tekemistä.
Nämä tarkistukset voivat vähentää riskiä saada fyysisesti samanlainen, mutta teknisesti sopimaton teline, erityisesti vanhoissa automaatioprojekteissa, joissa useat GE-telinemallit voivat näyttää vertailukelpoisilta.
Ei. Se on pikemminkin teline tai runko kuin PLC-suoritin. Sen ensisijainen tehtävä on tarjota taustalevy ja fyysinen asennusrakenne yhteensopiville CPU-, I/O-, viestintä- ja muille moduuleille.
Siinä on 17 vakiomoduulipaikkaa, jotka tunnistetaan paikoilla 1–17. Paikka 0 on erillinen, leveämpi paikka, joka on tarkoitettu virtalähteelle.
Molemmat ovat 17-paikkaisia RX7i-telinemalleja, mutta IC698CHS017 on taakse asennettava versio, kun taas IC698CHS117 on etuasennusversio. Asennusjärjestely on siksi tarkistettava huolellisesti ennen vaihtamista.
Kyllä, teline on suunniteltu hyväksymään yhteensopivia yksileveisiä Series 90-70 -moduuleja ja kaksileveitä Series 90-70 PLC-moduuleja. Tiettyjen moduulien yhteensopivuus tulee varmistaa asiaankuuluvan RX7i-dokumentaation avulla.
Kyllä. Teline on suunniteltu tukemaan VME-moduuleja, mukaan lukien VME64-suuntautunut taustalevytoiminto. VME-integroinnin tulee noudattaa valmistajan integrointiohjeita.
GE IC698CHS017 on edelleen käytännöllinen telinearkkitehtuuri RX7i-ohjausjärjestelmille, jotka vaativat huomattavaa moduulikapasiteettia, strukturoitua taustatietoliikennettä ja yhteensopivuutta valitun vanhan ja VME-laitteiston kanssa. Sen 17 vakiomoduulipaikkaa, erillinen virtalähdepaikka, standardoidut mitat ja joustava järjestelmäarkkitehtuuri tekevät siitä erityisen merkityksellisen teollisuusautomaation ylläpito-, laajennus- ja modernisointiprojekteissa.
Ostajille, jotka arvioivat vaihto- tai varatelinettä, tärkeimmät seikat ovat asennussuunta, moduulien yhteensopivuus, käytettävissä oleva korttipaikan kapasiteetti, tehovaatimukset, kotelointiolosuhteet ja tuotteen kunto. Jos hankit GE IC698CHS017:n teollisuusautomaatioprojektia varten ja tarvitset apua teknisten tietojen, saatavuuden tai kokoonpanon yhteensopivuuden vahvistamisessa,ota meihin yhteyttäXin Yuanilta tuotetiedoista ja ammattimaisesta ostotuesta.
-
