Xin Yuanauttaa teollisia ostajia hankkimaan automaatiokomponentteja, kutenSiemens 6XV1830-0EH10, PROFIBUS FC Standard GP -kaapeli, joka on suunniteltu teolliseen kenttäväyläviestintään. Insinööreille, jotka suunnittelevat laitteiden integrointia, verkon ylläpitoa tai tuotantolinjan päivityksiä, tämän kaapelin rakenteen, sähköisten ominaisuuksien ja asennusvaatimusten ymmärtäminen on välttämätöntä sopivan ostopäätöksen tekemiseksi.

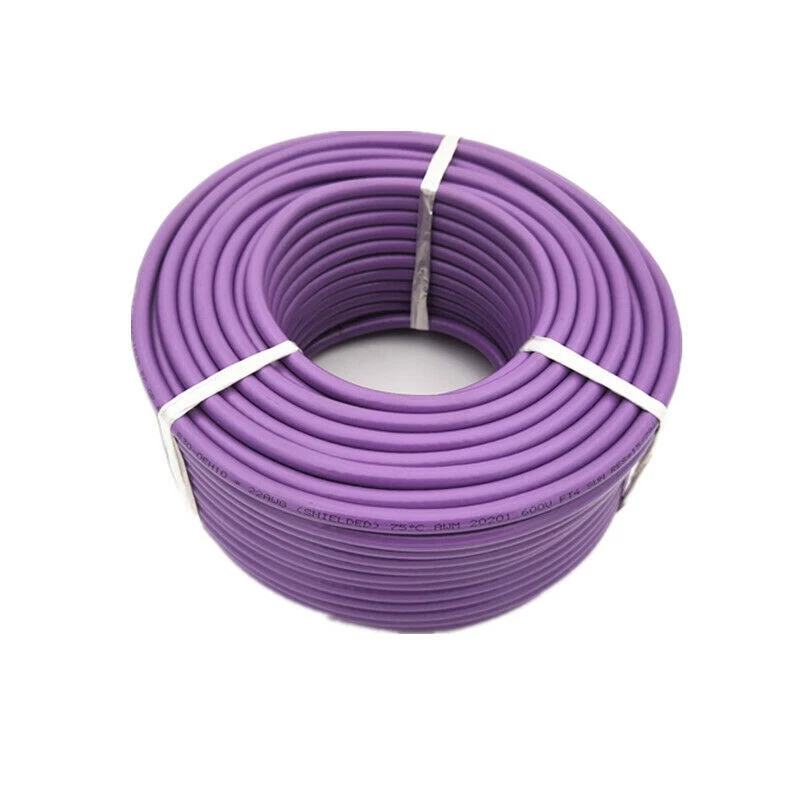

Siemens 6XV1830-0EH10 on suojattu tietoliikennekaapeli, joka on tarkoitettu yhteensopiviin PROFIBUS-sovelluksiin teollisuusautomaatiossa. Sen kaksiytiminen rakenne, nimellisimpedanssi, sähkömagneettinen suojaus ja FastConnect-yhteensopivuus ovat tärkeitä näkökohtia kenttäväyläverkkoja suunniteltaessa tai huollettaessa. Tässä artikkelissa tarkastellaan tuotteen pääominaisuuksia, selitetään, miten kaapelin valinta vaikuttaa viestintäsuorituskykyyn, verrataan asiaankuuluvia teknisiä parametreja ja hahmotellaan asennus- ja hankintanäkökohdat. Se tarjoaa myös käytännön vastauksia yleisiin yhteensopivuutta, käyttöolosuhteita ja tuotevalintaa koskeviin kysymyksiin.
Teollisuuden automaatiojärjestelmät luottavat tietoliikenneyhteyksiin tiedon vaihtamiseen ohjaimien, taajuusmuuttajien, antureiden, hajautettujen tulo/lähtömoduulien ja muiden kenttälaitteiden välillä. Sopiva kaapeli on välttämätön, koska fyysinen viestintäkerros vaikuttaa suoraan signaalin siirtoon ja verkon yleiseen vakauteen.
Siemens 6XV1830-0EH10 kuuluu PROFIBUS FC Standard GP -kaapeliperheeseen. Se on suunniteltu sovelluksiin, jotka edellyttävät yhteensopivaa teollisuuskenttäväyläkaapelia tavallisen sähköjohdotuksen sijaan. Sen sähköiset ominaisuudet ja suojattu rakenne tekevät siitä merkityksellisen automaatioasennuksissa, joissa ennakoitavissa olevat viestintäominaisuudet ovat tärkeitä.
Tuotteen FC-merkintä viittaa FastConnect-yhteensopivuuteen. Yhteensopivien liittimien ja oikean valmistelumenettelyn ansiosta tämä rakenne voi yksinkertaistaa kaapelin päättämistä. Tämä ominaisuus on erityisen hyödyllinen, kun teknikoiden on asennettava useita liitäntöjä tai vaihdettava olemassa olevat kaapeliosat suunnitellun huollon aikana.
Tuotetta arvioidessaan insinöörien tulee erottaa kaapelin soveltuvuus ja verkon yleinen suorituskyky. Oikean kaapelin valinta on vain yksi osa prosessia. Asianmukainen pääte, maadoitus, topologia ja yhteensopivuus liitettyjen laitteiden kanssa on myös otettava huomioon.
Ostajat voivat tutustua Siemens 6XV1830-0EH10 -tuoteluetteloon tuotekohtaisten tietojen ja ostotiedustelujen saamiseksi.
Ennen PROFIBUS-kaapelin ostamista insinöörien tulee verrata tuotteen teknisiä ominaisuuksia olemassa olevan tai suunnitellun verkon vaatimuksiin. Seuraavassa taulukossa on yhteenveto yleisesti julkaistuista Siemens 6XV1830-0EH10:een liittyvistä teknisistä tiedoista. Luvut tulee vahvistaa viimeisimpien valmistajan asiakirjojen perusteella ennen lopullista hyväksyntää.
| Tekninen tuote | Yleisesti listattu määritys | Miksi sillä on merkitystä |
|---|---|---|
| Mallinumero | 6XV1830-0EH10 | Auttaa estämään tilausvirheet ja virheelliset vaihdot |
| Tuotteen nimitys | PROFIBUS FC Standard GP | Tunnistaa aiotun tietoliikennekaapeliluokan |
| Ydinten lukumäärä | 2 | Vastaa kaapelin tarkoitettua väyläjohdotusjärjestelyä |
| Nimellisimpedanssi | 150 Ω | Tärkeää sähköisen yhteensopivuuden kannalta aiotun verkon kanssa |
| Kapasitanssi 1 kHz | Noin 28,5 pF/m | Auttaa luonnehtimaan kaapelin sähköistä käyttäytymistä |
| Ulkohalkaisija | Noin 8 mm | Hyödyllinen reitityksessä, tyhjennyksessä ja liittimien suunnittelussa |
| Suojaus | Alumiinifolio ja tinattu kuparipunos | Auttaa rajoittamaan sähkömagneettisten häiriöiden vaikutuksia |
| FastConnect | Yhteensopiva | Tukee sopivia FastConnectin lopetusmenetelmiä |
| Käyttölämpötila | -40°C - +75°C | Tukee ympäristösoveltuvuuden arviointia |
| Ulkovaippa | PVC, violetti | Tarjoaa eristyksen ja visuaalisen kaapelin tunnistamisen |
Näitä arvoja tulee käsitellä teknisinä viitteinä, ei virallisten tietolehtien korvikkeena. Tarkat vaatimukset voivat vaihdella tuotteen version, verkkosuunnittelun ja asennusolosuhteiden mukaan.
Luotettavaa valintaprosessia varten vertaa mallinumeroa, sähköisiä parametreja, mekaanisia mittoja ja ympäristöluokituksia keskenään. Fyysisesti sopiva kaapeli voi silti olla sopimaton, jos sen sähköiset ominaisuudet tai liitinjärjestely eivät vastaa sovellusta.
Teolliset tietoliikenneverkot toimivat usein ympäristöissä, joissa on sähkömoottoreita, kytkinlaitteita, taajuusmuuttajalaitteita ja muita mahdollisia sähkömagneettisten häiriöiden lähteitä. Ilman asianmukaisia kaapelin rakentamis- ja asennuskäytäntöjä häiriöt voivat aiheuttaa tietoliikennevirheitä ja ajoittaisia verkkovikoja.
Siemens 6XV1830-0EH10:een liittyvä suojattu rakenne sisältää alumiinifolion ja tinatun kuparipunoksen. Nämä suojakerrokset auttavat vähentämään ulkoisten sähköhäiriöiden vaikutusta, kun ne toteutetaan osana oikein asennettua järjestelmää.
Suojauksen tehokkuus riippuu kuitenkin muustakin kuin metallikerrosten läsnäolosta. Suojavaipan päätteiden laatu, maadoitusjärjestelyt, liitinrakenne ja kaapelin reititys vaikuttavat kaikki tuloksiin. Siksi on tärkeää noudattaa soveltuvia Siemensin ja laitevalmistajan ohjeita.
Nimellisimpedanssi on tärkeä tietoliikennekaapelin ominaisuus. Oikein suunnitellussa väyläverkossa kaapelin, liittimien ja päätejärjestelyjen on toimittava yhdessä sopivien siirtoolosuhteiden ylläpitämiseksi.
Sopimattoman kaapelin tai väärän päätteen käyttö voi aiheuttaa signaalin heijastuksia ja tiedonsiirron epävakautta. Siksi insinöörien tulee tarkistaa kaapelivaatimukset ennen osan vaihtamista toiseen malliin.
Kaapelien reititys vaikuttaa myös pitkän aikavälin luotettavuuteen. Liiallinen taivutus, murskaus, hankaus ja vetojännitys voivat vahingoittaa kaapelia tai sen suojausta. Asianmukaiset kaapelituet ja reititysvälit auttavat säilyttämään kaapelin fyysisen kunnon koko sen käyttöiän ajan.
Lyhyesti sanottuna vakaa tiedonsiirto riippuu sopivien kaapeliominaisuuksien, oikean verkon suunnittelun ja kurinalaisten asennuskäytäntöjen yhdistelmästä.
Teollisuuden ostajalle tietoliikennekaapelin arvo on sen yhteensopivuus automaatiojärjestelmän kanssa, soveltuvuus asennusympäristöön sekä sen asennuksen ja huollon helppous.
Tarkoitettuun PROFIBUS-sovellukseen tarkoitettu kaapeli antaa suunnittelijoille määritellyn lähtökohdan verkon suunnittelulle. Oikean tuoteluokan vahvistaminen auttaa välttämään tarpeettomia vaihtoja ja vähentää epävarmuutta laitteiden integroinnin aikana.
FastConnect-yhteensopivuus voi virtaviivaistaa kaapelin valmistelua, kun käytetään oikeita työkaluja ja liittimiä. Tiloissa, joissa on useita väyläyhteyksiä, johdonmukaiset valmistelutoimenpiteet voivat auttaa teknikoita suorittamaan asennustyöt tehokkaammin.
Selkeä mallin tunnistaminen helpottaa huoltotiimien vaihtomateriaalien määrittämistä ja tarkan varastokirjanpidon ylläpitämistä. Osanumeroiden ja asennustietojen dokumentointi voi myös yksinkertaistaa vianmääritystä ja tulevaa ostamista.
Yleisesti lueteltu käyttölämpötila-alue tarjoaa vertailukohdan arvioitaessa, soveltuuko kaapeli aiottuun paikkaan. Siitä huolimatta kaikki ympäristöolosuhteet on tarkistettava, mukaan lukien kemiallinen altistuminen, kosteus, mekaaninen rasitus ja mahdolliset erityiset reititysvaatimukset.
Siemens 6XV1830-0EH10 voidaan harkita yhteensopiviin PROFIBUS-asennuksiin useissa teollisuusympäristöissä. Seuraavat esimerkit havainnollistavat mahdollisia sovelluksia kunkin automaatiojärjestelmän vaatimusten mukaisesti.
Tuotantolaitokset käyttävät tietoliikenneverkkoja ohjaimien, kenttälaitteiden ja koneen alijärjestelmien koordinointiin. Sopiva PROFIBUS-kaapeli voi olla osa tietoliikenneinfrastruktuuria, joka yhdistää yhteensopivia komponentteja tuotantolinjaa pitkin.
Teollisuuskoneet käyttävät usein hajautettuja tulo-/lähtömoduuleita vaihtaakseen käyttötietoja keskusohjaimen kanssa. Kaapelin valinnassa tulee ottaa huomioon verkkoarkkitehtuuri, yhteyspaikat ja ympäristöolosuhteet koneen ympärillä.
Yhteensopivat PROFIBUS-verkot voivat yhdistää tuettuja käyttöjärjestelmiä ja muita automaatiolaitteita. Kun reitität tietoliikennekaapeleita tehoelektroniikan lähellä, insinöörien tulee noudattaa asianmukaisia erottelu-, suojaus- ja maadoituskäytäntöjä.
Ennaltaehkäisevän huollon aikana vaurioituneet tai vanhentuneet kaapeliosat on ehkä vaihdettava. Olemassa olevan osanumeron ja verkon sähkövaatimusten tarkistaminen auttaa varmistamaan, että vaihtokappale vastaa alkuperäistä sovellusta.
Esimerkiksi kun tehtaalla ilmenee ajoittaisia viestintäongelmia koneen asettelun muuttamisen jälkeen, sen huoltotiimi voi tarkastaa kaapelin reitin, liittimien päätteet, maadoituksen ja väylän päätteen ennen komponenttien vaihtamista. Jos kaapeli on vaihdettava, varmennetun yhteensopivan mallin valitseminen voi auttaa välttämään toisen muuttujan lisäämisen vianmääritysprosessiin.
Tämä on havainnollistava ylläpitoskenaario pikemminkin kuin väite tietystä asiakkaan asennuksesta. Varsinaisen vianmäärityksen tulee noudattaa laitteen valmistajan ohjeita.
Oikea asennus auttaa säilyttämään kaapelin eheyden ja tukee luotettavaa verkon toimintaa. Ennen asennusta teknikkojen tulee tarkistaa kaapelin tekniset tiedot, liitinohjeet ja asiaankuuluvat sähköstandardit.
Jos kaapeli asennetaan liikkuvaan kokoonpanoon, kosteaan tilaan tai ympäristöön, jossa on aggressiivisia kemikaaleja, älä oleta, että vakiokaapeli on automaattisesti sopiva. Varmista asianmukaiset mekaaniset ja ympäristöluokitukset ennen kuin jatkat.
Ostopäätöksissä tulee tasapainottaa tekninen yhteensopivuus, toimitusvaatimukset ja pitkän aikavälin kunnossapitonäkökohdat. Strukturoitu tarkastusprosessi voi vähentää tilausvirheitä ja auttaa hankintatiimiä koordinoimaan tehokkaammin suunnitteluosastojen kanssa.
Aloita vahvistamalla Siemens 6XV1830-0EH10 materiaaliluetteloa, olemassa olevia kaapelimerkintöjä tai hyväksyttyjä teknisiä asiakirjoja vastaan. Vältä valitsemasta korvaavaa tuotetta pelkästään ulkonäön tai samanlaisen mallinumeron perusteella.
Laske tarvittava reitin pituus, mukaan lukien asianmukaiset asennuskorvaukset. Varmista, tarjoaako toimittaja tuotteen vaaditussa toimitusmuodossa ja sovelletaanko vähimmäistilausmääriä.
Tarkista tiedonsiirtoprotokolla, nimellisimpedanssi, liitinjärjestely, verkon topologia ja käyttöympäristö. Jos tuote on tarkoitettu jälkiasennukseen, vertaa ehdotettua kaapelia alkuperäisiin järjestelmävaatimuksiin.
Ennen kuin vahvistat tilauksen, pyydä asiaankuuluvat tuotteen tunnistetiedot, saatavuustiedot, toimitusaika, kaupalliset ehdot ja kaikki organisaatiosi vaatimat jäljitettävyysasiakirjat. Kriittisten automaatiolaitteiden hankintatiimien tulee noudattaa sisäisiä toimittajan hyväksymis- ja aitouden varmistusmenettelyjä.
Teollisuusautomaation toimittajan tulee ilmoittaa selkeästi mallien tunnistamisesta, tilausmääristä, toimitusjärjestelyistä ja teknisestä dokumentaatiosta. Tämä on erityisen arvokasta, kun hankintatiimit koordinoivat kiireellisiä huoltotoimia tai useita laitteita koskevia vaatimuksia.
Xin Yuan tarjoaa teollisuusautomaatiotuotteiden hankintakanavan ostajille, jotka arvioivat Siemensin komponentteja ja niihin liittyviä laitteita. Vieraile Xin Yuan -sivustolla tutkiaksesi saatavilla olevia tuoteluokkia tai tutustu Siemens 6XV1830-0EH10 -tuotesivulle tuotekohtaisten tiedustelujen saamiseksi.
Se on PROFIBUS FC Standard GP -kaapeli, joka on tarkoitettu yhteensopiviin teollisuuden kenttäväylätietoliikennejärjestelmiin. Sen tarkka soveltuvuus riippuu verkon sähkö- ja asennusvaatimuksista.
Yleisesti julkaistu nimellisimpedanssi on 150 Ω. Insinöörien tulee vahvistaa tekniset tiedot viimeisimmän virallisen tuotedokumentaation perusteella ennen kuin sitä käytetään tietyssä verkossa.
Kyllä, se on tunnistettu FastConnect-yhteensopivaksi. Oikea asennus vaatii edelleen sopivia liittimiä, valmistelutyökaluja ja asianmukaisten päättämisohjeiden noudattamista.
Yleisesti listattu rakenne sisältää alumiinifolion ja tinatun kuparipunoksen. Tehokas häiriönhallinta riippuu myös oikeasta maadoituksesta, suojan päätteestä, reitityksestä ja verkon yleisestä suunnittelusta.
Yleisesti ilmoitettu ulkohalkaisija on noin 8 mm. Varmista tarkka mittatoleranssi ennen kaapeliläpivientien, liittimien tai reititystarvikkeiden valitsemista.
Sen yleisesti listattu käyttölämpötila-alue on -40°C - +75°C. Asennuksen tulee pysyä sovellettavien rajojen sisällä ja muut ympäristötekijät tulee arvioida ennen hyväksyntää.
Ei. Vaihteen soveltuvuus on tarkistettava tietoliikenneprotokollan, sähköisten ominaisuuksien, liitinvaatimusten, verkon topologian ja asennusolosuhteiden perusteella. Samanlainen ulkonäkö ei takaa yhteensopivuutta.
Anna täydellinen osanumero, vaadittu määrä tai kaapelin pituus, toimituskohde, tavoitetoimituspäivämäärä ja mahdolliset asiakirjavaatimukset. Jos kaapeli on tarkoitettu olemassa olevaan asennukseen, asiaankuuluvien järjestelmävaatimusten jakaminen voi auttaa toimittajaa selventämään pyyntöä.
Siemens 6XV1830-0EH10 on kaapelivaihtoehto yhteensopiviin PROFIBUS-teollisuuden tietoliikennejärjestelmiin, joissa vaaditaan asianmukaisia sähköisiä ominaisuuksia, suojausta ja FastConnect-yhteensopivuutta. Sen soveltuvuus tulisi varmistaa teknisellä todennuksella pelkän mallin nimen täsmäämisen sijaan.
Jotta projekti onnistuisi, vahvista uusimmat tekniset tiedot, tarkasta suunniteltu asennusympäristö, käytä yhteensopivia liittimiä ja noudata verkon valmistajan maadoitus- ja pääteohjeita. Hankintatiimien tulee myös tarkistaa tuotteen tunnistetiedot, saatavuus, toimitusjärjestelyt ja hakemukseensa tarvittavat asiakirjat.
