Teollisuusautomaatioprojekteissa, jotka vaativat nopeaa ja johdonmukaista tiedonsiirtoa ohjelmoitavien logiikkaohjaimien (PLC) välillä, oikean muistinvaihtomoduulin valinta on välttämätöntä.XinyuanesitteleeGE IC698CMX016, Control Memory Xchange -moduuli, joka on suunniteltu PACSystems RX7i -alustalle. Käyttämällä heijastavaa muistitekniikkaa ja kuituoptista viestintää tämä moduuli mahdollistaa deterministisen tiedon jakamisen yhteensopivien ohjaimien ja laskentalaitteiden välillä, mikä auttaa insinöörejä rakentamaan koordinoituja ohjausarkkitehtuureja vaativiin teollisiin sovelluksiin.

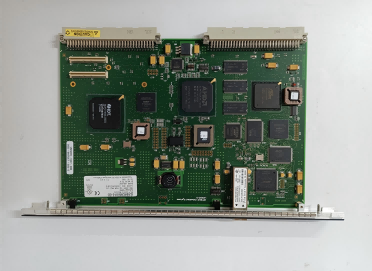

GE IC698CMX016 on yhden paikan Control Memory Xchange -moduuli, joka on suunniteltu jakamaan tietoja yhteensopivassa heijastavassa muistiverkossa. Se tarjoaa 16 Mt heijastavaa muistia pariteetilla, tukee 2,12 Gbaud:n kuituoptista verkkoa ja mahtuu jopa 256 yhteensopivaa solmua. Sen suorittimesta riippumaton verkkotoiminta auttaa vähentämään jaetun tiedon jakamiseen liittyvää käsittelytaakkaa. Tässä artikkelissa selitetään sen tekniset tiedot, toimintaperiaatteet, asennusvaatimukset, teolliset sovellukset ja tärkeimmät näkökohdat korvaavan moduulin hankinnassa.
GE IC698CMX016 on Control Memory Xchange (CMX) -moduuli, joka on kehitetty PACSystems RX7i ohjelmoitavalle automaatioohjainalustalle. Se käyttää heijastavaa muistitekniikkaa jaettujen tietojen synkronoimiseen yhdistettyjen laitteiden välillä nopean kuituoptisen verkon kautta.
Toisin kuin perinteiset viestintämenetelmät, jotka edellyttävät kunkin ohjaimen toistuvasti pyytävän dataa toiselta laitteelta, heijastava muisti sallii kirjoitustoiminnon yhdessä solmussa päivittää vastaavat muistipaikat koko verkossa. Tämä lähestymistapa on erityisen hyödyllinen, kun useat ohjaimet tarvitsevat pääsyn yhteisiin käyttötietoihin ennakoitavissa olevalla viestintäkäyttäytymisellä.
Keskeisiä ominaisuuksia ovat:
Insinööreille, jotka ylläpitävät vakiintuneita automaatioasennuksia, tarkan mallin ja laitteistoversion tunnistaminen on tärkeää ennen uuden järjestelmän ostamista tai olemassa olevan järjestelmän laajentamista.
Moduuli käyttää kuituoptista sarjalinkkiä, joka toimii 2,12 Gbaud:lla. Sen dynaaminen paketinkäsittely tukee pakettikokoja 4 - 64 tavua, mikä mahdollistaa sen, että moduuli mukautuu erilaisiin tiedonsiirtokuvioihin. Dokumentoitu verkon enimmäissiirtonopeus vaihtelee noin 43 Mt/s 4-tavuisilla paketeilla 174 Mt/s 64-tavuisilla paketeilla.
Nämä luvut kuvaavat verkon siirron suorituskykyä asiaankuuluvissa pakettiolosuhteissa. Sovelluksen todellinen suorituskyky riippuu verkkoliikenteestä, kirjoituskuvioista ja järjestelmän kokoonpanosta.
Heijastava muisti jakaa hyväksytyt tietopäivitykset yhteensopiviin verkon solmuihin. Tämä arkkitehtuuri voi yksinkertaistaa koordinoitujen ohjausjärjestelmien välistä viestintää, koska osallistuvat laitteet ylläpitävät vastaavia jaettuja muistialueita sen sijaan, että ne luottaisivat yksinomaan toistuviin point-to-point-vaihtoihin.
Moduuli käyttää LC-tyyppisiä kuituoptisia yhteyksiä ja tukee monimuotoisia kuituyhteyksiä 300 metriin asti määritetyissä olosuhteissa. Kuituoptinen viestintä voi auttaa eristämään verkon signalointia monista teollisuusympäristöissä yleisesti esiintyvistä sähköisten häiriöiden lähteistä.
Etupaneelin ilmaisimet antavat tietoa moduulin toiminnasta, kokoonpanosta, vastaanotetuista tiedoista ja optisen signaalin havaitsemisesta. Verkkovirheiden havaitsemis- ja muistipariteettiominaisuudet tukevat myös vianmääritystä ja tietojen eheyden valvontaa.
Seuraavassa taulukossa on yhteenveto tärkeimmistä teknisistä tiedoista, jotka on dokumentoitu IC698CMX016 Control Memory Xchange -moduulille. Tarkista soveltuva laitteiston versio- ja asennusopas, ennen kuin käytät näitä arvoja tekniseen hyväksyntään.
| Parametri | Erittely |
|---|---|
| Tuotteen malli | IC698CMX016 |
| Tuotetyyppi | Ohjausmuisti Xchange -moduuli |
| Yhteensopiva alusta | PACSystems RX7i |
| Heijastava muisti | 16 Mt SDRAM pariteetilla |
| Verkon siirtonopeus | 2,12 Gbaud |
| Suurin verkon siirtonopeus | 43–174 MB/s paketin koosta riippuen |
| Dynaaminen paketin koko | 4-64 tavua |
| Verkkosolmujen enimmäismäärä | 256 yhteensopivaa solmua |
| Optinen liitin | LC-tyyppinen kuituoptinen liitin |
| Suurin monimuotokuituetäisyys | Jopa 300 m tietyissä olosuhteissa |
| Syöttöjännite | +5 VDC telinevirtalähteestä |
| Nykyinen vaatimus | 1,8 A |
| Moduulin muototekijä | Yksi RX7i-telinepaikka |
| Konfigurointiohjelmisto | Machine Edition Logic Developer-PLC, versio 4.5 tai uudempi, ohjeiden mukaisesti |
Tekninen huomautus:Verkon siirtonopeus ja sovelluksen suorituskyky ovat eri mittauksia. Kun arvioit GE IC698CMX016:ta, käytä paketin koosta riippuvaisia siirtolukuja sen sijaan, että käsittelet 2,12 Gbaud:ta megatavua sekunnissa suorituskykyluokitusna.
GE IC698CMX016 toimii osana heijastavaa muistiverkkoa, joka on tyypillisesti järjestetty kuituoptiseksi ketjutettuksi silmukaksi. Jokainen solmu vastaanottaa kelvolliset paketit, päivittää paikallisen heijastavan muistinsa ja välittää paketit seuraavalle solmulle.
Tyypillinen tiedonvaihto tapahtuu seuraavasti:
Tämä mekanismi tukee jaettua tietojen käyttöä useiden ohjaimien ja tietokonelaitteiden kesken. Insinöörien tulisi kuitenkin edelleen suunnitella sovelluslogiikka tietojen omistajuuden, päivitysajoituksen, verkon lataamisen ja virheiden käsittelyn ympärille. Heijastava muisti on tiedonjakomekanismi, ei korvaa sovellustason turvallisuuslogiikkaa tai itsenäistä turvaluokiteltua ohjausjärjestelmää.
GE IC698CMX016 voidaan harkita teollisuusympäristöissä, joissa yhteensopivien laitteiden on vaihdettava jaettua tietoa ennustettavasti. Sen soveltuvuus riippuu ohjausarkkitehtuurista, ajoitusvaatimuksista ja kaikkien kytkettyjen solmujen yhteensopivuudesta.
Useat PLC:t voivat ohjata tuotantolinjan eri osia. Jaetut tilatiedot, sekvenssitiedot ja prosessiarvot voivat auttaa koordinoimaan laitteita näiden osien välillä.
Pakkaamisessa, muuntamisessa ja muissa koordinoiduissa koneissa heijastava muistiverkko voi jakaa toimintatiedot yhteensopivien ohjauslaitteiden kesken. Järjestelmäsuunnittelijoiden on vahvistettava päästä-päähän ajoitus koneen todellisiin vaatimuksiin.
Sähköntuotannon valvonta, testausjärjestelmät ja hajautetut teollisuuden ohjauslaitteistot voivat hyötyä nopeasta tiedonvaihdosta käsittelysolmujen välillä. Soveltuvuus tulee määrittää sovelluskohtaisella teknisellä arvioinnilla, erityisesti silloin, kun kyseessä ovat suojatoiminnot.
Vakiintuneita RX7i-järjestelmiä käyttävät laitokset saattavat tarvita tätä moduulia olemassa olevan arkkitehtuurin ylläpitämiseen, viallisen komponentin vaihtamiseen tai vanhan tuotantolinjan palauttamiseen. Näissä tapauksissa versioiden täsmäys, vahvistettu kunto ja dokumentoitu yhteensopivuus ovat erityisen tärkeitä.
Oikea asennus on välttämätöntä verkon luotettavan toiminnan kannalta. Ennen kuin asennat GE IC698CMX016:n, lue viralliset PACSystems RX7i -asennusohjeet ja Memory Xchange Modules -käyttöopas.
Moduuli vaatii kelvollisen laitteistokokoonpanon, ennen kuin sen optinen lähetin ja vastaanotin voivat toimia verkossa. Konfigurointi suoritetaan tuetun Machine Edition -ohjelmiston avulla. Asennuksen jälkeen insinöörien tulee tarkistaa moduulin tilailmaisimet, optisen signaalin tunnistus, verkon jatkuvuus ja todelliset tietojen päivitykset.
Turvatoimet:Katkaise telineestä virta ennen moduulin asettamista tai poistamista. Noudata valmistajan menettelyjä ja soveltuvia sähköturvallisuusvaatimuksia. Älä koskaan irrota tai vaihda laitteistoa jännitteisessä järjestelmässä, ellei hyväksytty menettely sitä nimenomaisesti salli.
Kun hankitaan GE IC698CMX016 olemassa olevaan asennukseen, pelkkä vastaava luettelonumero ei välttämättä riitä. Hankinta- ja huoltotiimien tulee tarkistaa seuraavat kohdat ennen tilauksen tekemistä.
| Valintatekijä | Mitä tarkistetaan | Miksi sillä on merkitystä |
|---|---|---|
| Mallinumero | IC698CMX016 ja mahdolliset versioliitteet | Auttaa estämään väärän laitteistoversion tilaamisen |
| Laitteisto- ja laiteohjelmistoversio | Olemassa oleva moduuliversio ja hyväksytty päivityspolku | Tukee yhteensopivuutta ja ylläpidon suunnittelua |
| Fyysinen kunto | PCB, optiset liittimet ja etupaneelin ilmaisimet | Auttaa tunnistamaan näkyvät vauriot tai käsittelyongelmat |
| Toiminnallinen varmistus | Kokoonpanon, tiedonsiirron ja diagnostiikan tila | Antaa vahvemmat todisteet toimintakunnosta |
| Dokumentaatio | Testitiedot, takuuehdot ja palautuspolitiikka | Parantaa ostojen läpinäkyvyyttä ja riskienhallintaa |
| Järjestelmän yhteensopivuus | RX7i-teline, suorittimen laiteohjelmisto, ohjelmisto ja verkkosuunnittelu | Vähentää asennus- ja käyttöönottoriskejä |
Pyydä lopetetuista tai vanhoista automaatiolaitteistoista selkeät tiedot siitä, onko tarjottu yksikkö uusi, käyttämätön ylijäämäinen, kunnostettu vai aiemmin käytetty. Pyydä tarkkaa versiota, saatavilla olevia testitodisteita, takuusuojaa ja toimitusjärjestelyjä sen sijaan, että luottaisit vain varastotilailmoitukseen.
Lisätietoja teknisistä tiedoista on GE IC698CMX016 -tuotesivulla ja valmistajan Control Memory Xchange -moduulin teknisessä dokumentaatiossa.
GE IC698CMX016 jakaa jaetun tiedon yhteensopivien logiikkojen ja tietokonelaitteiden kesken heijastavan muistitekniikan avulla kuituoptisen verkon kautta. Se on suunniteltu PACSystems RX7i -alustalle.
Moduuli tarjoaa 16 Mt heijastavaa SDRAM-muistia pariteettisuojauksella. Muistia käytetään jaettuun verkkotietoon sen sijaan, että se toimisi yleiskäyttöisenä tietokoneen tallennuslaitteena.
Dokumentoitu verkon kapasiteetti on jopa 256 yhteensopivaa solmua. Varsinaisen arkkitehtuurin on myös otettava huomioon solmujen yhteensopivuus, verkkokokoonpano, kaapelin reititys ja sovellusliikenne.
Moduuli käyttää LC-tyyppisiä kuituoptisia liittimiä ja tukee monimuotokuituliitäntöjä. Dokumentoitu enimmäisetäisyys on enintään 300 metriä määritellyissä olosuhteissa. Tarkista kaapeli- ja liitinvaatimukset sovellettavasta teknisestä ohjekirjasta.
Heijastava muistiverkko toimii ilman, että RX7i-suorittimen prosessointia siirretään tietojen välittämiseen solmujen välillä. Suorittimen laitteiston kokoonpano ja sovelluslogiikka ovat kuitenkin edelleen tärkeitä käyttöönoton ja verkon oikean käytön kannalta.
Ei. IC698CMX016 on Control Memory Xchange -moduuli, kun taas IC698RMX016 on Redundancy Memory Xchange -moduuli, joka on tarkoitettu tuetuille redundanssisovelluksille. Ne palvelevat eri rooleja, joten varmista vaadittu toiminto ja järjestelmän yhteensopivuus ennen kuin valitset jommankumman mallin.
Tarkista täydellinen osanumero, laitteisto- ja laiteohjelmistoversio, fyysinen kunto, testidokumentaatio, takuu ja yhteensopivuus olemassa olevan RX7i-järjestelmän kanssa. Vanhojen laitteiden osalta pyydä kirjallinen vahvistus toimitetun yksikön kunnosta ja versiosta ennen tilaamista.
GE IC698CMX016 on edelleen tärkeä komponentti yhteensopivien PACSystems RX7i -asennuksien ylläpidossa, jotka riippuvat deterministisen tiedon jakamisesta. Sen 16 Mt heijastava muisti, nopea kuituoptinen verkko, tuki jopa 256 yhteensopivalle solmulle ja sisäänrakennetut diagnostiikkaominaisuudet tekevät siitä käytännöllisen vaihtoehdon sopiville vanhoille automaatioarkkitehtuureille. Onnistunut integrointi riippuu kuitenkin tarkasta versioiden tunnistamisesta, oikeasta verkkokokoonpanosta ja täydellisen ohjausjärjestelmän huolellisesta tarkastuksesta.
